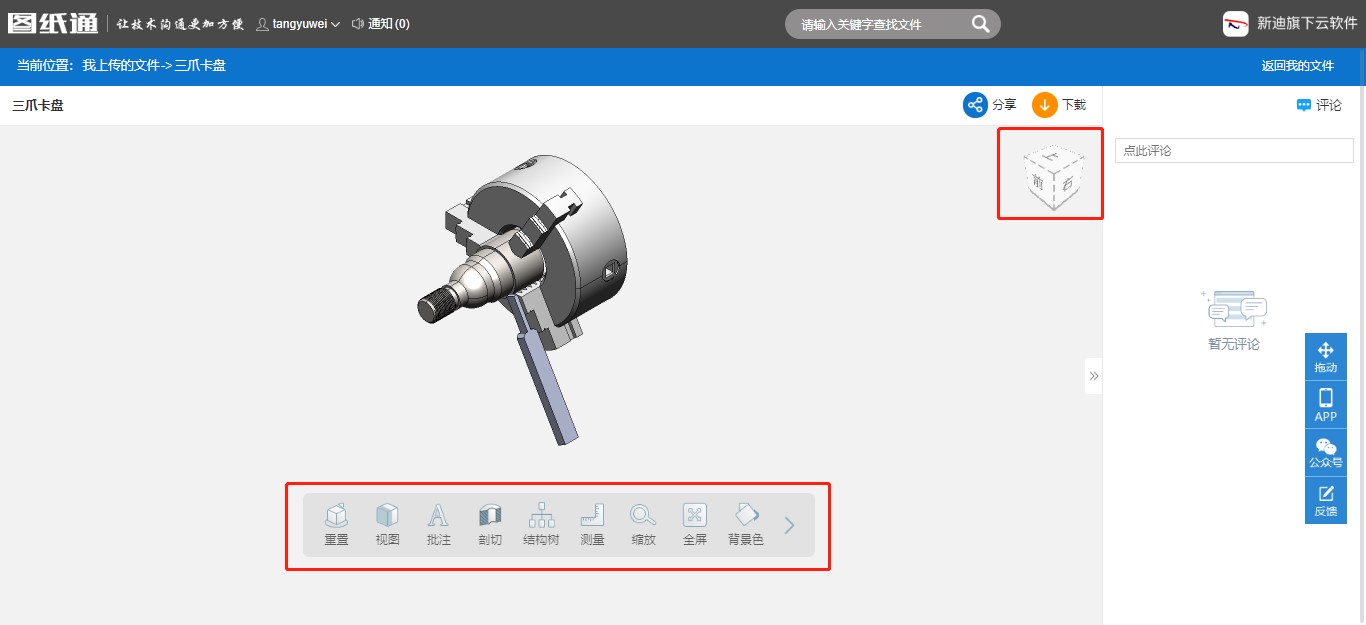

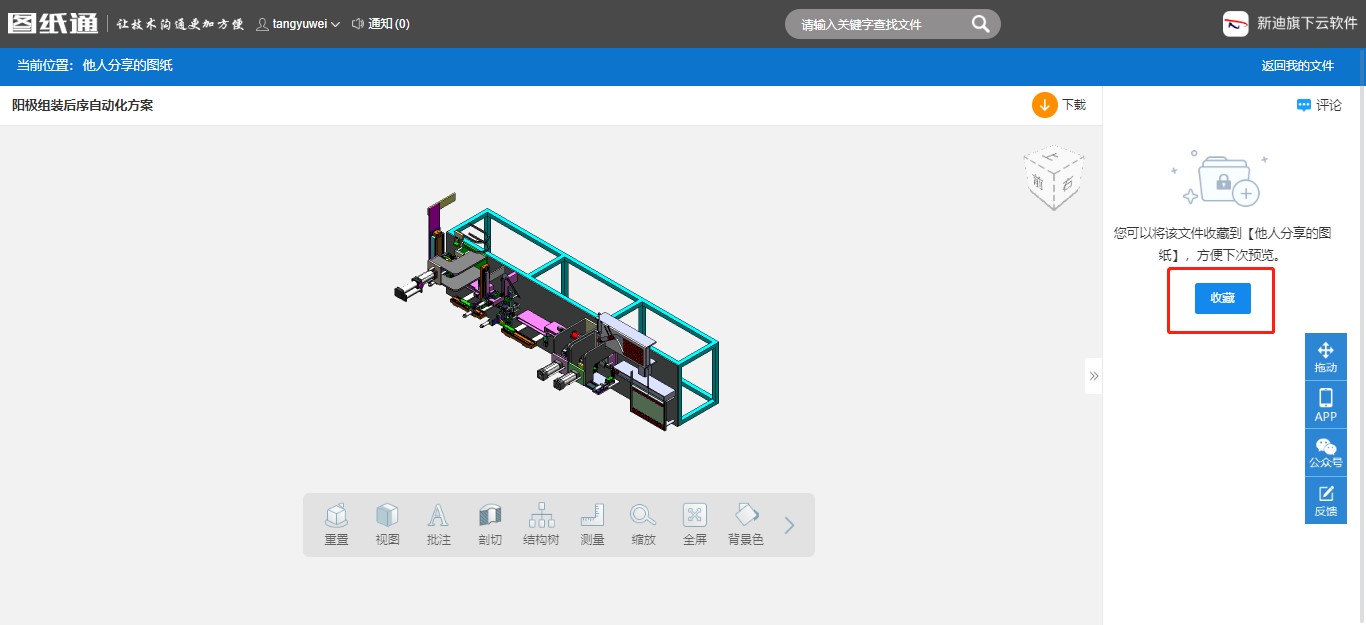

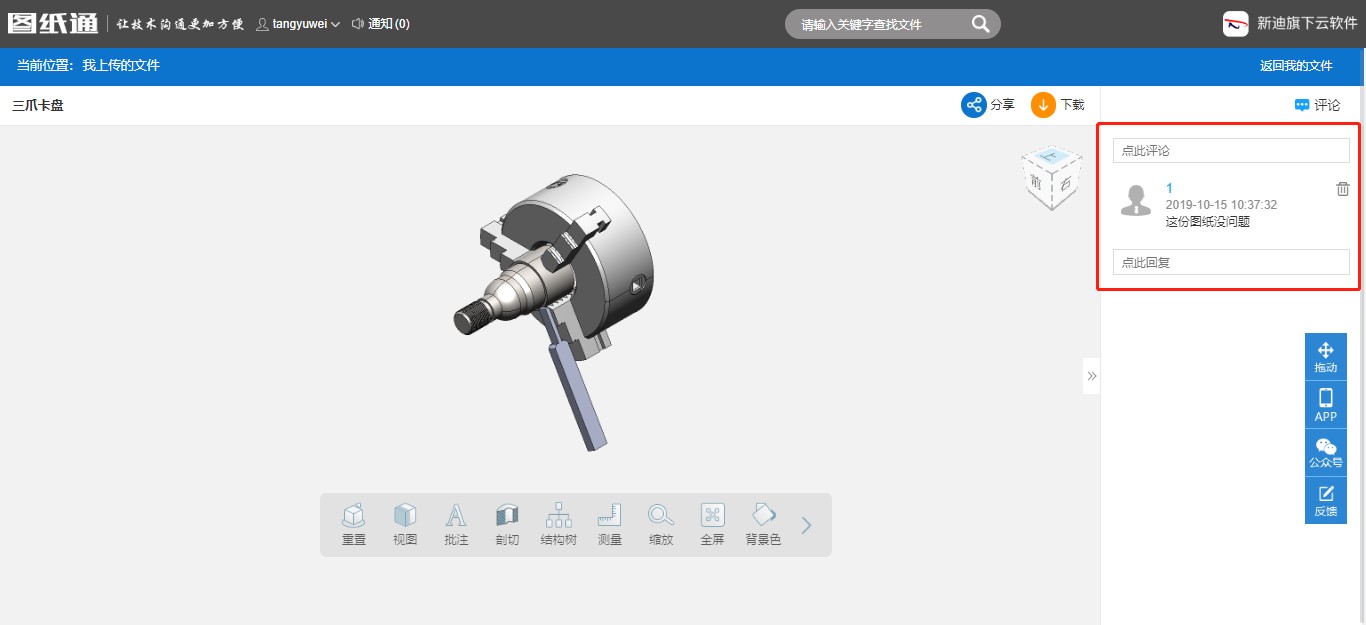

在3D模型预览中，鼠标点击视图右上角的立方体，可以调整模型视角方向；滚动鼠标滚轮可以缩放视角大小。

点击底部的功能菜单按钮，可以对当前模型进行多种操作。

功能菜单按钮说明：

1.视图：进入选择不同的视图显示模式。
边线上色：点击显示模型带边线上色。
上色：点击显示模型不带边线上色。
隐线消除：点击仅显示模型边线。
隐线可见：点击显示模型边线及隐藏线。

2.批注：进入批注工具选择按钮。
文本批注：点击鼠标左键选择批注点后，输入文字进行批注。
图片批注：使用图片，并添加文字进行批注。
绘图批注：使用鼠标绘制图形，并添加文字进行批注。
箭头批注：使用鼠标绘制箭头，并添加文字进行批注。
线段批注：使用鼠标绘制线段，并添加文字进行批注。
圆形批注：使用鼠标绘制圆形，并添加文字进行批注。
方形批注：使用鼠标绘制方形，并添加文字进行批注。

3.测量：进入测量工具选择按钮。
3.1 距离：进入距离测量。
      点到点：鼠标点击选择点位置，测量两个点之间的距离。
      点到线：鼠标点击选择点跟直线，测量点跟直线之间的距离。
      点到面：鼠标点击选择点跟平面，测量点跟平面之间的距离。
      线到线：鼠标点击选择直线，测量两条直线之间的距离。
      线到面：鼠标点击选择直线跟平面，测量直线跟平面之间的距离。
      面到面：鼠标点击选择面，测量两个面之间的距离。
      圆心距：鼠标点击选择两个圆形、圆弧或圆柱壁面，测量中心轴之间的距离。
      孔轴到点：鼠标点击选择点跟圆/圆弧/圆柱壁面，测量点到轴线之间的距离。
      孔轴到线：鼠标点击选择直线跟圆/圆弧/圆柱壁面，测量直线到轴线之间的距离。
      孔轴到面：鼠标点击选择平面跟圆/圆弧/圆柱壁面，测量平面到轴线之间的距离。
3.2长度：进入长度测量。
      线测量：鼠标点击选择线段或曲线测量长度。
      周长：测量一个平面或曲面的周长
3.3角度：进入角度测量。
      线夹角：鼠标点击选择直线，测量两条直线之间的夹角。
      面夹角：鼠标点击选择平面，测量两个平面之间的夹角。
      线面夹角：鼠标点击选择直线跟平面，测量直线跟平面之间的夹角。
3.4半径：鼠标点击选择圆形、圆弧或圆柱壁面，测量半径。
3.5面积：进入面积测量。
      指定面：鼠标点击选择平面或曲面，测量当前选中面的面积。
      指定实体：鼠标点击选择实体，测量当前选中实体的面积。
      总面积：测量当前模型的总面积。
3.6体积：进入体积测量。
      指定实体：鼠标点击选择实体，测量当前选中实体的体积。
      总体积：测量当前模型的总体积。
3.7重量：进入重量测量。
      指定实体：鼠标点击选择实体，再选择材料，测量当前选中实体的体积。
      总重量：选择材料，测量当前模型的总重量。
3.8包围盒：用体积稍大且特性简单的几何体来近似地代替复杂的几何对象。

4.剖切：进入剖切工具选择按钮。
剖切：拖动剖切面、轴，设置剖切面位置和方向。
切面隐藏：显示/隐藏剖切平面。
反向剖切：180度改变剖切方向。
Box剖切：拖动剖切面、轴，设置Box剖切面位置。

5.爆炸：拖动滚动条设置爆炸零件间爆炸的距离。

6.PMI：显示/隐藏PMI信息，目前暂时只支持SOLIDWORKS零件、CATIA零件、NX零件、STEP 、JT格式。

7.结构树：显示/隐藏三维模型的结构树，点击结构树中的显示装配体/零件属性。

8.缩放：选择缩放工具缩放视角。
滑动缩放：按下鼠标左键后，拖动进行缩放视角。
选框放大：拖动鼠标选择放大区域放大视角。

9.平移：按下鼠标左键后，拖动进行平移。

10.旋转：按下鼠标左键后，拖动进行旋转视角。

11.拖动：选择装配体的某个零部件进行拖动。

12.复位：选择某个被拖动的零部件进行复位。

13.透视：透视/正交视角切换。

14.重置：恢复等轴侧视角。

15.标记：选择可隐藏批注标记。

16.背景色：拖动滚动条设置背景色灰度。

17.全屏：切换全屏/退出全屏。

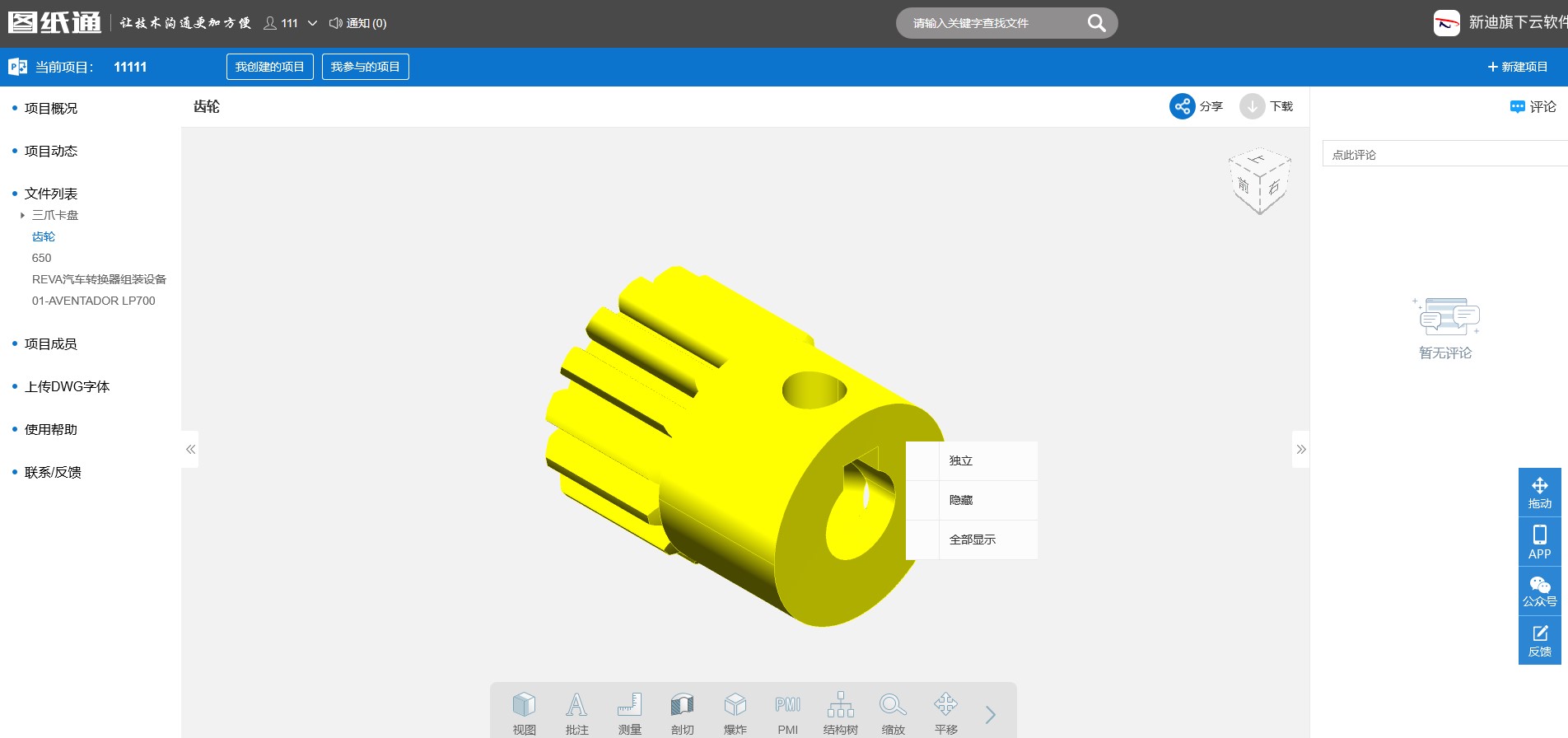

右击选中构件，显示操作“独立”和“隐藏”。当该文件已有隐藏构件，会显示“全部显示”。
